CNC-inzetstukken Slijpmachine Verwerking Rond mes

De Chinese fabriek van TXMC richt zich al lang op de productie van CNC-wisselplaten, slijpmachines, verwerking van ronde messen en gereedschappen voor het herslijpen van gereedschappen. Met een professioneel R&D-team en strikte kwaliteitscontrole bieden wij landelijk stabiele, nauwkeurige en efficiënte gereedschapsoplossingen. Onze apparatuur wordt met succes toegepast in sectoren als de hardware en de automobielsector, waarbij we een sterke reputatie verwerven dankzij technologische innovatie en vakmanschap.

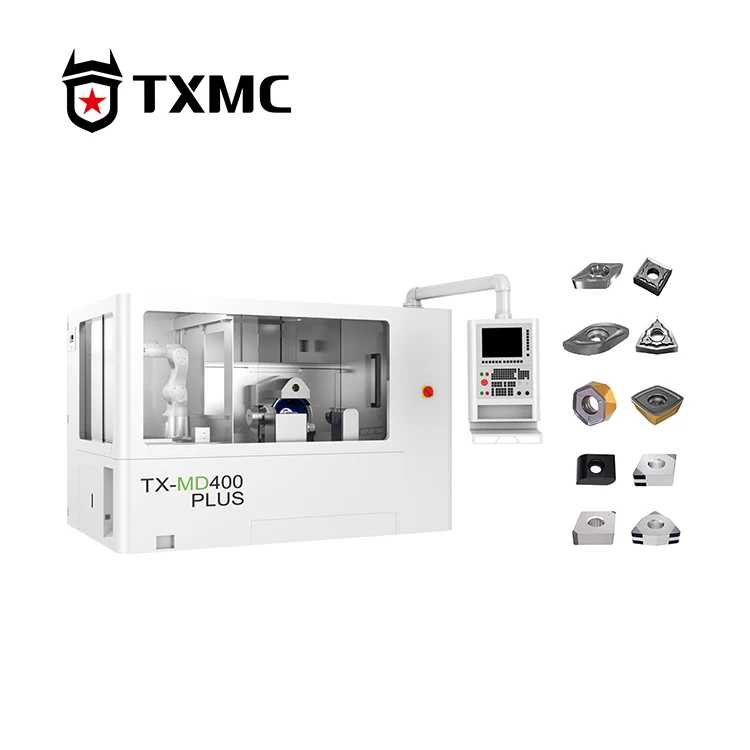

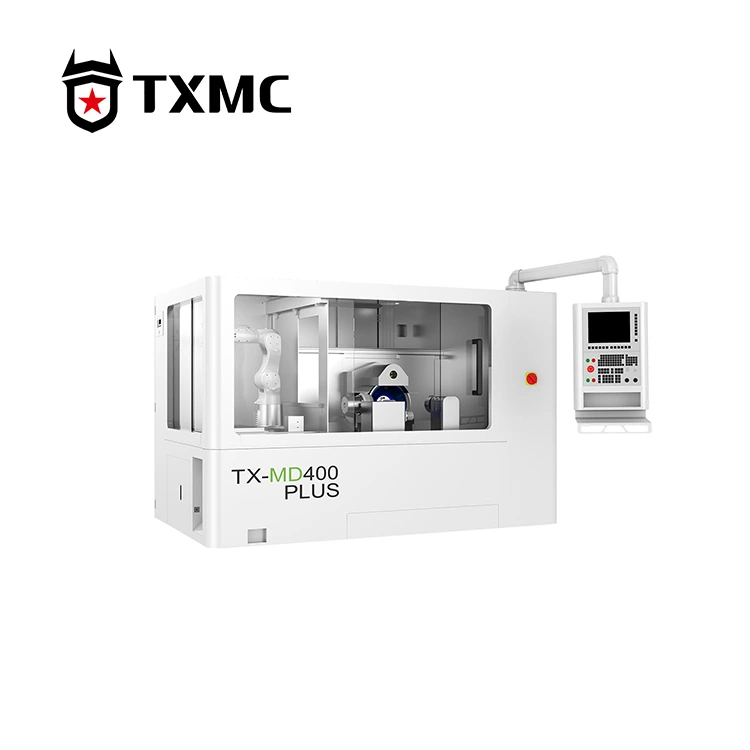

Model: TX-MD400 PLUS

Stuur onderzoek

Productomschrijving

De TXMC-merk TX-MD400 PLUS CNC-wisselplaatslijpmachine voor verwerking van ronde messen is speciaal ontworpen voor het slijpen van wisselplaten en kan dubbelzijdig afschuinen in één enkele opstelling voltooien. De machine beschikt over een unieke, niet-standaard wisselplaatslijpfunctie die snelle bewerkingsinstellingen mogelijk maakt voor gecompliceerde rondingen, spiralen en andere specifieke slijpbehoeften door simpelweg tekeningen te importeren. Het beschikt ook over een database met specificaties voor alle ISO-standaard wisselplaten, waardoor operators eenvoudig wisselplaatbewerkingen kunnen uitvoeren door de juiste parameters in te voeren op basis van de procesbehoeften.

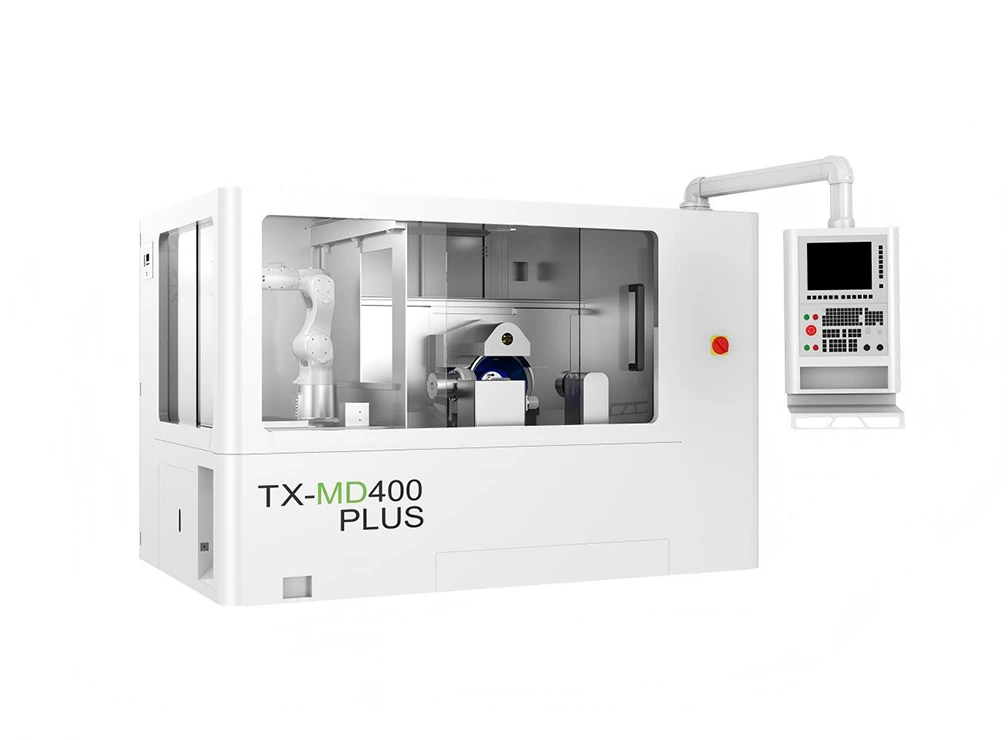

Water Cooled Model Automatic Cutters Grinding Machine

Productenparameter

Minimale ingeschreven cirkel van inzetstuk	2,8 mm	Maximale rotatiesnelheid van de B-as	360°/S
Maximale omgeschreven cirkel van wisselplaat	40 mm	Nauwkeurigheid van positionering van de B-as	0,005°
Diameter slijpschijf	400 mm	B-as herhaalde positioneringsnauwkeurigheid	0,002°
Maximaal spiltoerental	2000 tpm	Rotatiebereik C-as	-90°~ +28°
Vermogen van de spindelmotor	12 kW	Maximale rotatiesnelheid van C-as	150°/S
X-as reis	160 mm	Nauwkeurigheid van positionering van de C-as	6 boogseconden
Maximale bewegingssnelheid op de X-as	10000 mm/min	Maximale klemdikte	25 mm
Nauwkeurigheid van positionering op de X-as	0,002 mm	Klemdruk	500~9000N
Herhaalde positioneringsnauwkeurigheid op de X-as	0,001 mm	Persluchtdruk	0,6 MPa
Y-as joumey	580 mm	Aanpassingsmodus	Online aanpassing
Maximale bewegingssnelheid op de Y-as	10000 mm/min	Totaal elektrisch vermogen	30 kVA
Positioneringsnauwkeurigheid op de Y-as	0,002 mm	Machinegewicht	6000 KG
Y-as herhaalde positioneringsnauwkeurigheid	0,001 mm	Afmetingen	295x190x211cm

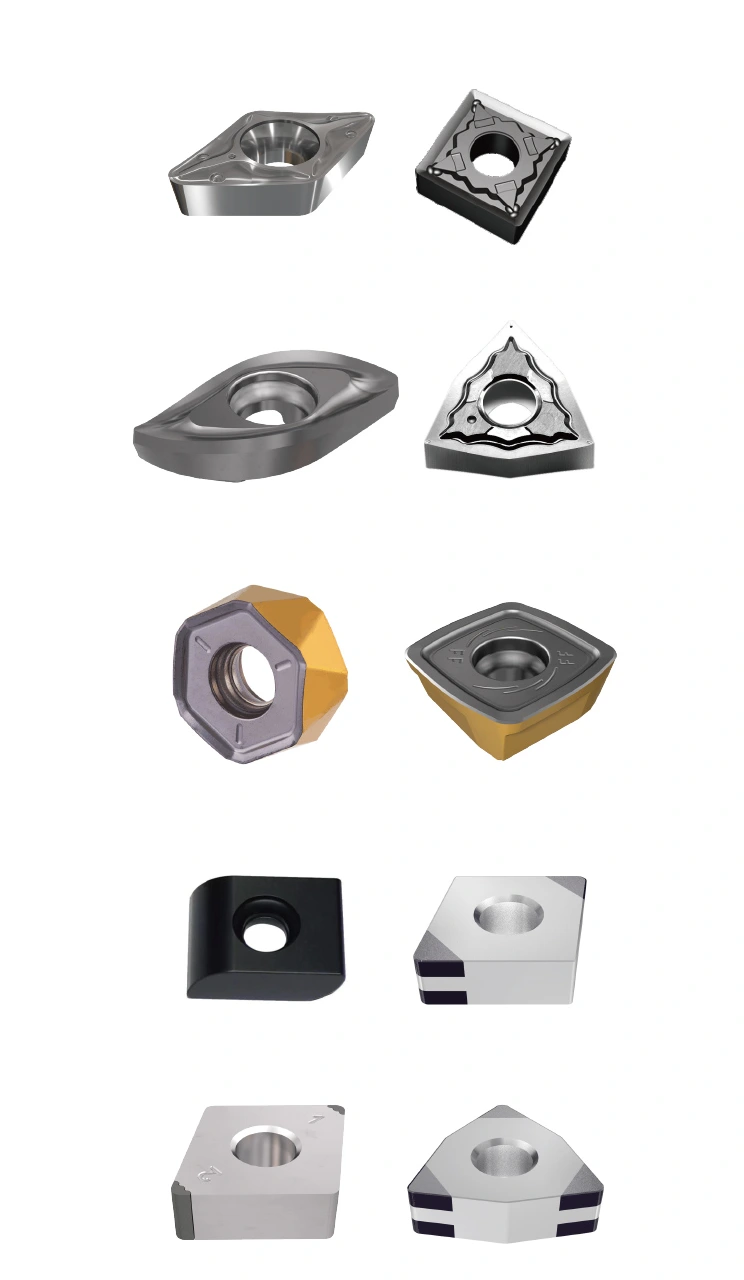

Water Cooled Model Automatic Cutters Grinding Machine

Meer informatie

De CNC-inzetslijpmachine die het ronde mes verwerkt, beschikt over verbeterde kernconfiguraties. De X- en Y-assen maken gebruik van uiterst nauwkeurige THK-rolgeleiders met lineaire Akribis-motoren, terwijl de B- en C-assen gebruik maken van DD-motoren met directe aandrijving met een gepatenteerde structuur die zorgt voor een laag geluidsniveau, een lage koppelvariatie en een ultrahoge stijfheid, waardoor een langdurige onderhoudsvrije werking mogelijk is. Qua vermogen heeft hij een Taiwanese synchrone elektrische spindel van 12 kW die stijfheid, schokbestendigheid en uithoudingsvermogen garandeert door constante koppelcontrole, wat resulteert in een grotere slijpkracht en een stillere werking. Het maakt gebruik van KEYENCE-sondes om nauwkeurig de buitenomtrek van het snijgereedschap te meten en het midden te macro-compenseren voor nauwkeurige afmetingen van de binnencirkel. De machinebehuizing is gemaakt van grijs gietijzer van HT300-kwaliteit, dat structureel stabiel is en niet gemakkelijk vervormt na een natuurlijke verouderingsbehandeling, en een uitstekende schokbestendigheid heeft.
