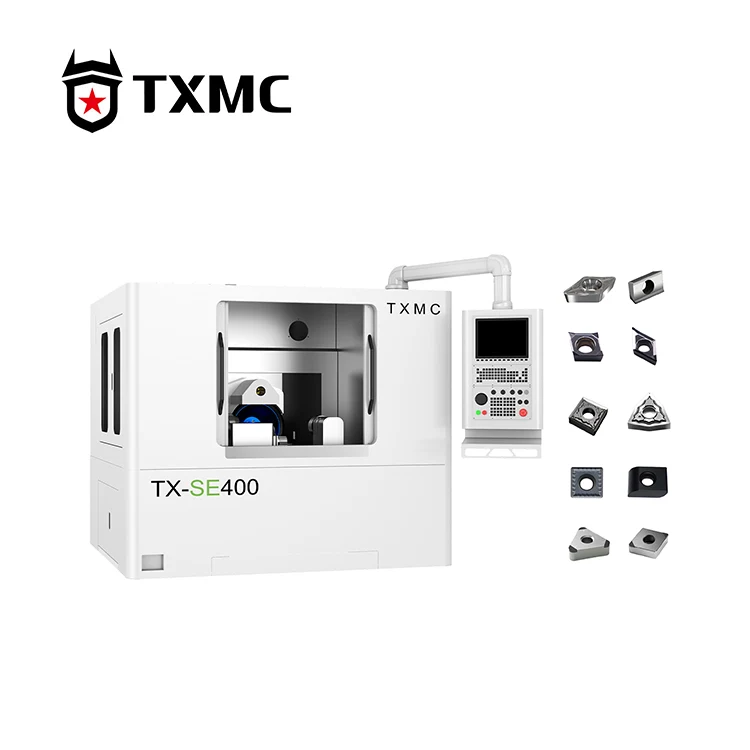

CNC-slijpmachine voor randinzetstukken

Als een van de grootste binnenlandse fabrikanten van CNC-slijpmachines voor perifere wisselplaten, heeft TXMC zijn hoofdkantoor in Wenling, Zhejiang. Met meer dan 20 jaar expertise op het gebied van gereedschap beheert het de volledige keten, van R&D tot handel, en bedient het 128 landen. Het productassortiment omvat precisieslijpmachines voor boren, tappen, draaibankgereedschappen en randapparatuur, en TXMC kijkt ernaar uit om samen met u toekomstige waarde te creëren.
Model: TX-SE400

Stuur onderzoek

Productomschrijving

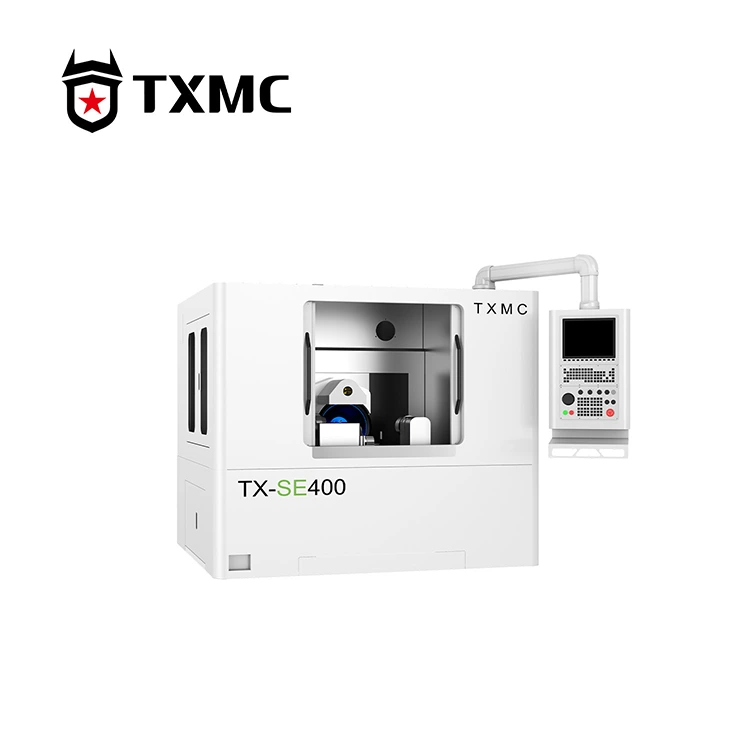

De TXMC-merk TX-SE400 CNC-slijpmachine voor perifere wisselplaten is een gespecialiseerde machine voor het slijpen van de omtreksranden van wisselplaten. Het maakt niet alleen enkelzijdig afschuinen van wisselplaten mogelijk, maar ontwikkelt ook op innovatieve wijze niet-standaard wisselplaatslijpmogelijkheden. Voor het slijpen van complexe rondingen en voluten kunnen de bewerkingsinstellingen met één klik worden voltooid door tekeningen te importeren.

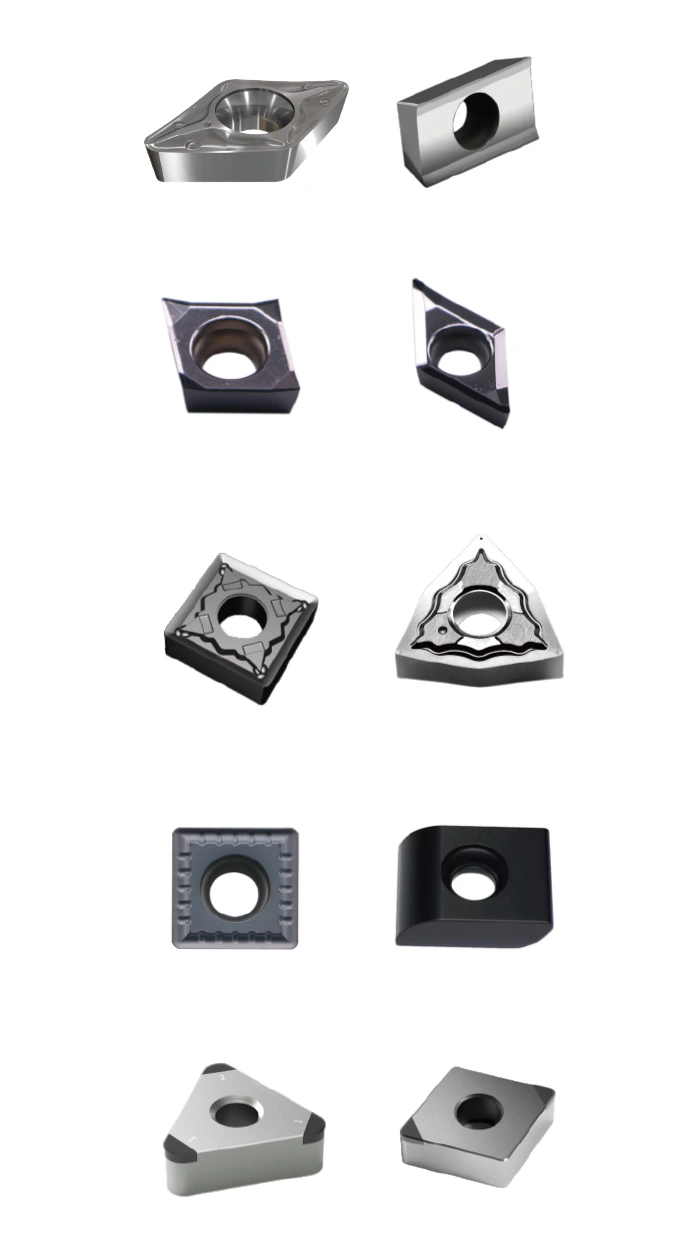

CNC Peripheral Inserts Grinding Machine

Productenparameter

Minimale ingeschreven cirkel van inzetstuk	2,8 mm	Maximale rotatiesnelheid van de B-as	360°/S
Maximale omgeschreven cirkel van wisselplaat	40 mm	Nauwkeurigheid van positionering van de B-as	0,005°
Diameter slijpschijf	400 mm	B-as herhaalde positioneringsnauwkeurigheid	0,002°
Maximaal spiltoerental	2000 tpm	Rotatiebereik C-as	-90°~ +28°
Vermogen van de spindelmotor	5,5 kW	Maximale rotatiesnelheid van C-as	150°/S
X-as reis	100 mm	Nauwkeurigheid van positionering van de C-as	6 boogseconden
Maximale bewegingssnelheid op de X-as	10000 mm/min	Maximale klemdikte	25 mm
Nauwkeurigheid van positionering op de X-as	0,002 mm	Klemdruk	500~9000N
Herhaalde positioneringsnauwkeurigheid op de X-as	0,001 mm	Persluchtdruk	0,6 MPa
Y-as joumey	200 mm	Aanpassingsmodus	Online aanpassing
Maximale bewegingssnelheid op de Y-as	10000 mm/min	Totaal elektrisch vermogen	30 KVA
Positioneringsnauwkeurigheid op de Y-as	0,002 mm	Machinegewicht	4000 kg
Y-as herhaalde positioneringsnauwkeurigheid	0,001 mm	Afmetingen	230x195x195cm

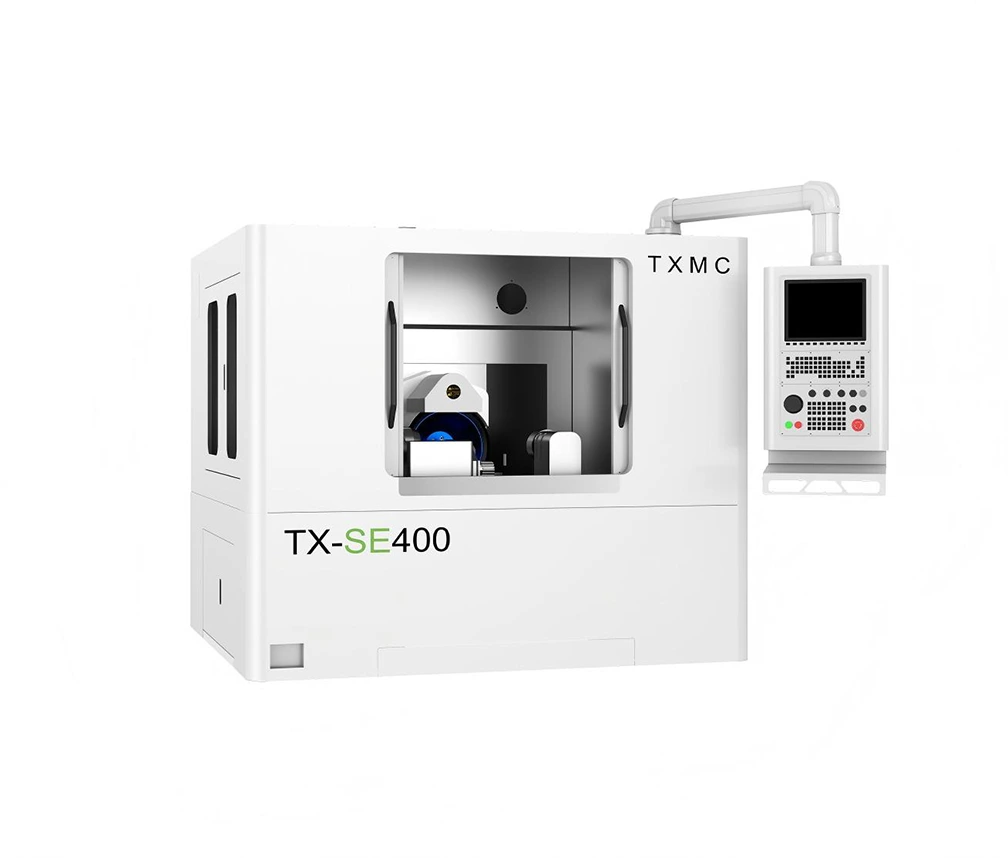

CNC Peripheral Inserts Grinding Machine

Meer informatie

De CNC-slijpmachine voor perifere wisselplaten heeft een uiterst voordelige configuratie. De X- en Y-assen maken gebruik van HIWIN uiterst nauwkeurige rolgeleiders met Akribis lineaire motoren, de B-as maakt gebruik van een DD-motor met directe aandrijving met een gepatenteerde constructie, en de C-as maakt gebruik van een draaitafel met wormwieloverbrenging en een tijdraster-hoekencoder om een herhaalbare nauwkeurigheid van 6 boogseconden te bereiken. Het totale ontwerp zorgt voor minimaal geluid, lage koppelfluctuaties, extreem hoge stijfheid en langdurige onderhoudsvrije werking. De 5,5 kW synchrone elektrische spil met hoog koppel maakt gebruik van continu koppelbeheer en zorgt voor superieure stijfheid, trillingsbestendigheid en een lange levensduur, wat resulteert in een grotere snijkracht en een stillere werking. Het is uitgerust met een KEYENCE-sonde, waardoor het de afmetingen van de buitenomtrek van de wisselplaat correct kan meten en het midden kan macro-compenseren, waardoor consistentie in de afmetingen van de ingeschreven cirkel en de vrije hoek wordt verzekerd.
