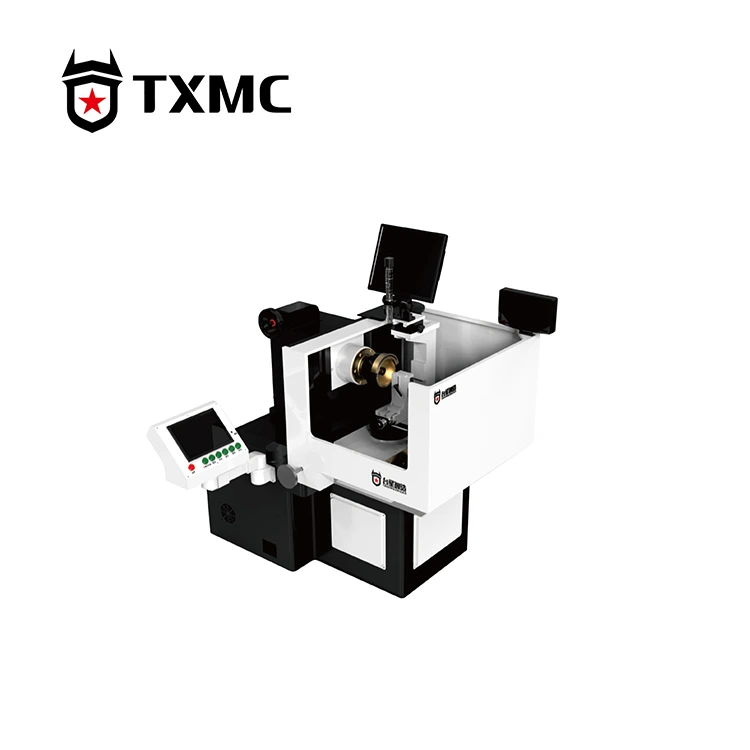

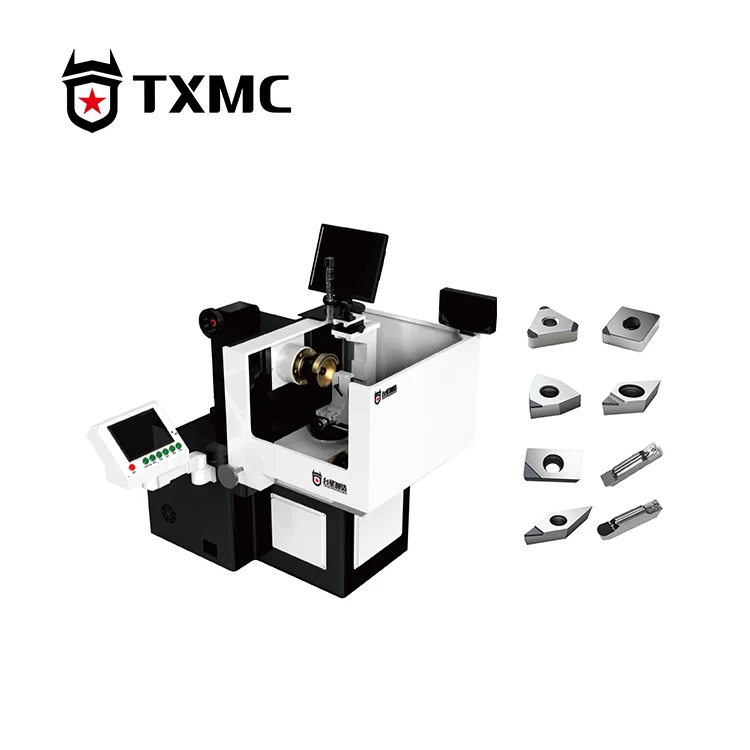

Handmatige PCD-insertsslijpmachine

TXMC is een fabrikant van handmatige PCD-wisselplaatslijpmachines, gespecialiseerd in gereedschapslijpmachines, universele gereedschapslijpmachines en precisiewerktuigmachines. Via onafhankelijke R&D heeft TXMC meer dan zestig soorten machines voor het herslijpen van gereedschappen ontwikkeld. Het bedient meer dan vijftig landen en is een toonaangevende wereldwijde fabrikant in de branche.
Model: TX-M6

Stuur onderzoek

Productomschrijving

De TX-M6 duurzame handmatige PCD-wisselplaatslijpmachine is ook een handmatige precisiegereedschapslijpmachine, ontworpen voor uiterst nauwkeurige bewerking van PCD-, CBN- en hardmetalen gereedschappen. Het balanceert machinenauwkeurigheid, structurele stijfheid, bedieningsgemak en productie-efficiëntie. De machine beschikt op innovatieve wijze over een slimme CCD-camera, die willekeurige planning van radius (R)-hoekmarkeringen mogelijk maakt. Het integreert praktische functies zoals hoekmeting en vergelijking van parallelle lijnen, waardoor het zich snel aanpast aan de bewerkingsbehoeften van niet-standaard gereedschappen.

Het machinelichaam is gemaakt uit één stuk hoogwaardig gietwerk en heeft een drukbestendig structureel ontwerp. Een natuurlijke verouderingsbehandeling verbetert de stabiliteit en vermindert de vervorming, terwijl de uitstekende nauwkeurigheid behouden blijft. De toevoeging van geïmporteerde lineaire encoders en hoekencoders verbetert de precisie. Dankzij het onafhankelijk gebouwde besturingssysteem kunnen klanten de machine ook naar behoefte programmeren, waardoor deze handiger en efficiënter wordt.

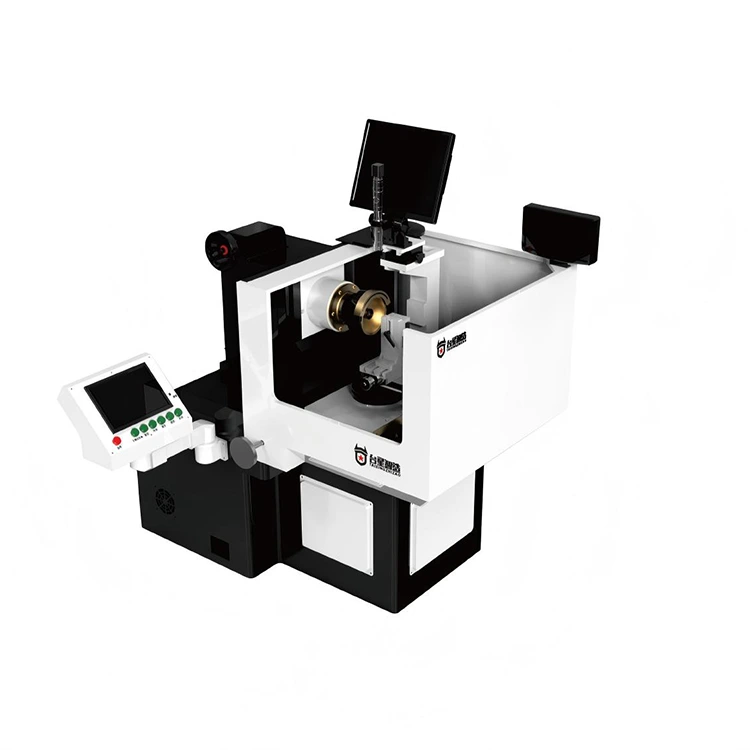

Manual PCD Inserts Grinding Machine

Productenparameter

X-as reis	300 mm	C-asreis	±110°
Herhaalde positioneringsnauwkeurigheid op de X-as	0,01 mm	C-as herhaalde positioneringsnauwkeurigheid	0,01°
Y-as joumey	100 mm (handmatig)	Remmethode op de C-as	Schijfrem geactiveerd
Y-as herhaalde positioneringsnauwkeurigheid	0,002 mm	Armatuur X-as	65 mm
Maximale rijsnelheid van twee assen	300 mm/sec	ArmatuurX-as rechtheid	0,01 mm
Spindelhoekverplaatsing	-5° tot 25° (handmatig)	Armatuur Y-as	65 mm
Spindelrotatiemethode	elektrische spindel	Armatuur Y-as rechtheid	0,01 mm
Spindel kracht	3 kW	Visueel beeldbereik	R0,05-R10 (instelbaar)
Spilsnelheid	6000 tpm	Dimensie	120120180cm
Binnendiameter slijpschijf	40 mm	Machinegewicht	1800 KG
buitendiameter slijpschijf	Φ100-Φ200mm	Koelmethode	Waterkoeling

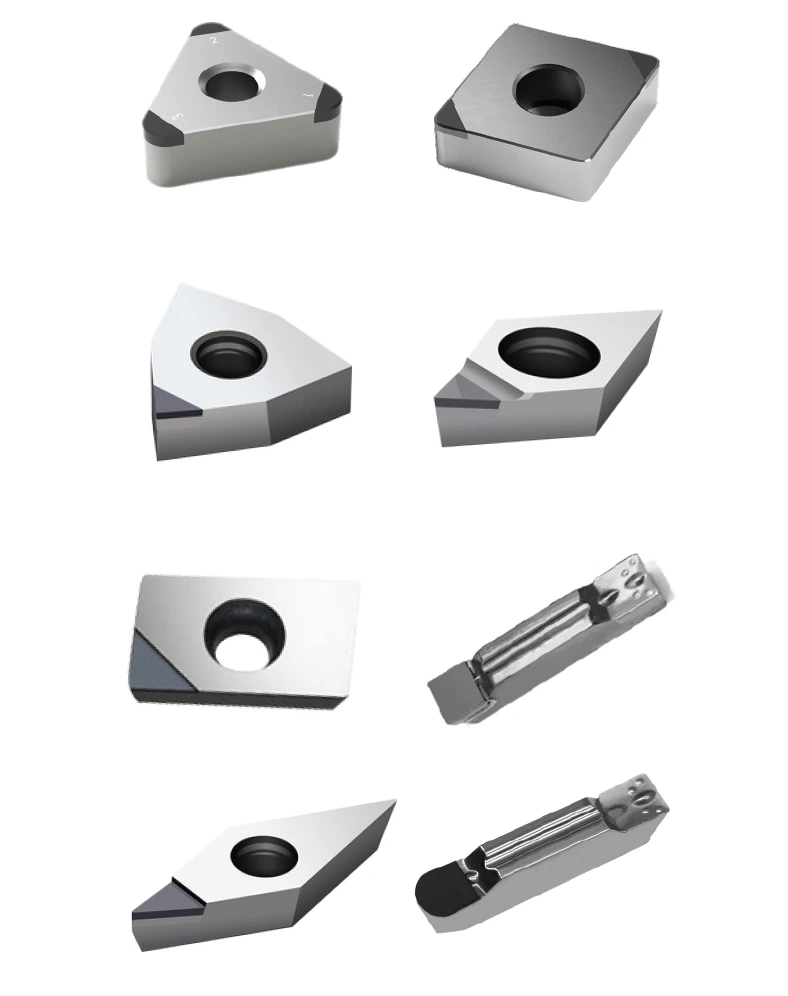

Manual PCD Inserts Grinding Machine

Optionele accessoires

De handmatige PCD-wisselplaatslijpmachine kan ook worden uitgerust met andere accessoires, zoals een CBN-negatieve afschuinmachine, een ronde staafslijpeenheid en een negatieve afschuiningshouder. Het bijbehorende geforceerde zakkenfilter van 60 liter heeft een speciaal filtratieontwerp, wat zorgt voor een extreem hoge filtratienauwkeurigheid. Met een geschikte afdichtingsringopstelling kan een 100% lekvrije werking worden bereikt, waarbij volledig wordt voldaan aan verschillende verwerkingsvereisten.
